KØB NU OG FÅ FRI FRAGT
På alle ordrer over 500,- (gælder kun DK)
1-2 LEVERINGSDAGE
Bestil inden kl. 12 og vi sender samme dag.
14 DAGES RETURRET
7 på lager : 1-2 hverdage
Tilgængelighed for afhentning kunne ikke indlæses
Fri fragt ved ordrer over 500,- i DK
Sendes fra Roskilde DK
1 års garanti
Lokalt servicecenter
Polymaker Fiberon™️ PETG-rCF08
1,75mm 0,5kg
Fiberon™ PETG-rCF08: PETG-filament forstærket med genanvendt kulfiber
Miljøvenlig ydeevne til tekniske formål
Fiberon™ PETG-rCF08 er en 3D-printfilament i høj kvalitet fremstillet af PETG (polyethylenterephthalat-glykol), forstærket med 8 % genanvendt kulfiber. Dette bæredygtige kompositmateriale kombinerer PETG’s lette printbarhed og afbalancerede egenskaber med den ekstra styrke, stivhed og unikke overfladefinish, som genanvendt kulfiber tilfører.
Nøglefunktioner og fordele
-
Indhold af genanvendt kulfiber: Indeholder 8 % genanvendt kulfiber, hvilket gør det til et miljøbevidst valg uden at gå på kompromis med ydeevnen.
-
Forbedrede mekaniske egenskaber: Øget styrke og stivhed sammenlignet med standard PETG – velegnet til funktionelle dele og tekniske anvendelser.
-
Overlegen overfladestruktur: Kulfiberforstærkningen giver en mat, professionel finish, der skjuler laglinjer og forbedrer delens æstetik.
-
Nem at printe: Bevarer PETG’s gode ry for minimal warping (vridning), fremragende laghæftning og stabil ydeevne på de fleste FDM/FFF 3D-printere.
-
Fugtbestandighed: PETG’s naturlige modstandsdygtighed over for fugtabsorption suppleres af kulfiberen og sikrer ensartet printkvalitet.
Ideelle anvendelser

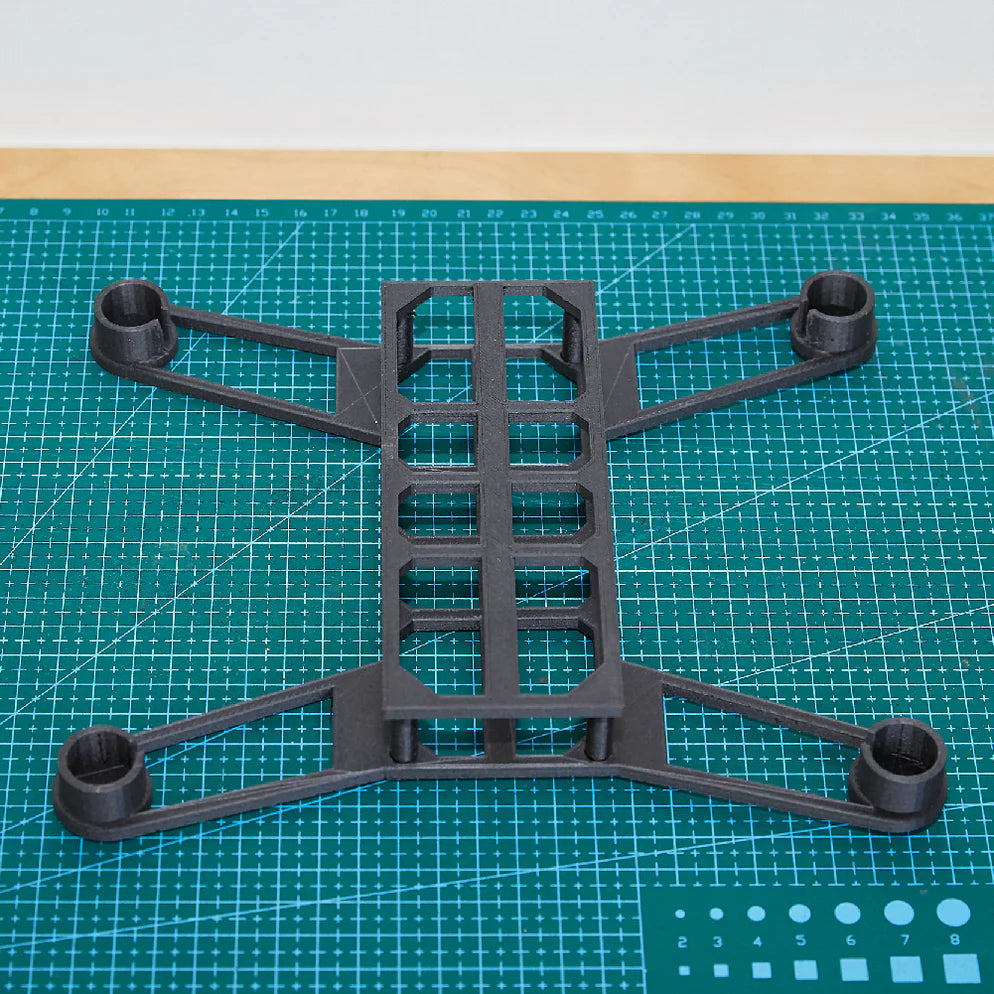

Perfekt til prototyper, funktionelle dele, jigs, fiksturer og projekter, hvor bæredygtighed, styrke og udseende er afgørende.
Vælg Fiberon™ PETG-rCF08 til dit næste projekt, hvis du ønsker en bæredygtig, stærk og visuelt attraktiv filament, der er nem at printe og udviklet til brug i virkelige anvendelser.
Printkrav
-
Hærdet dyse (hardened steel)
Download produktinformation

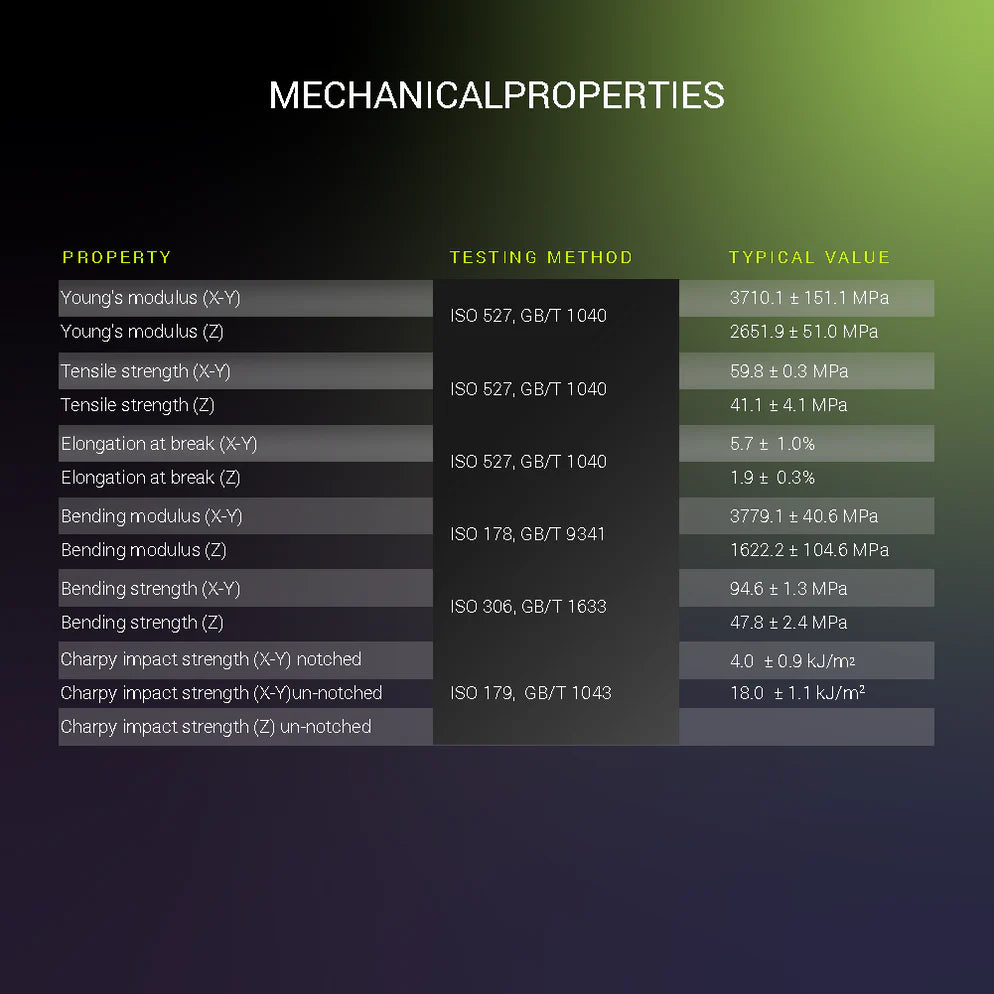

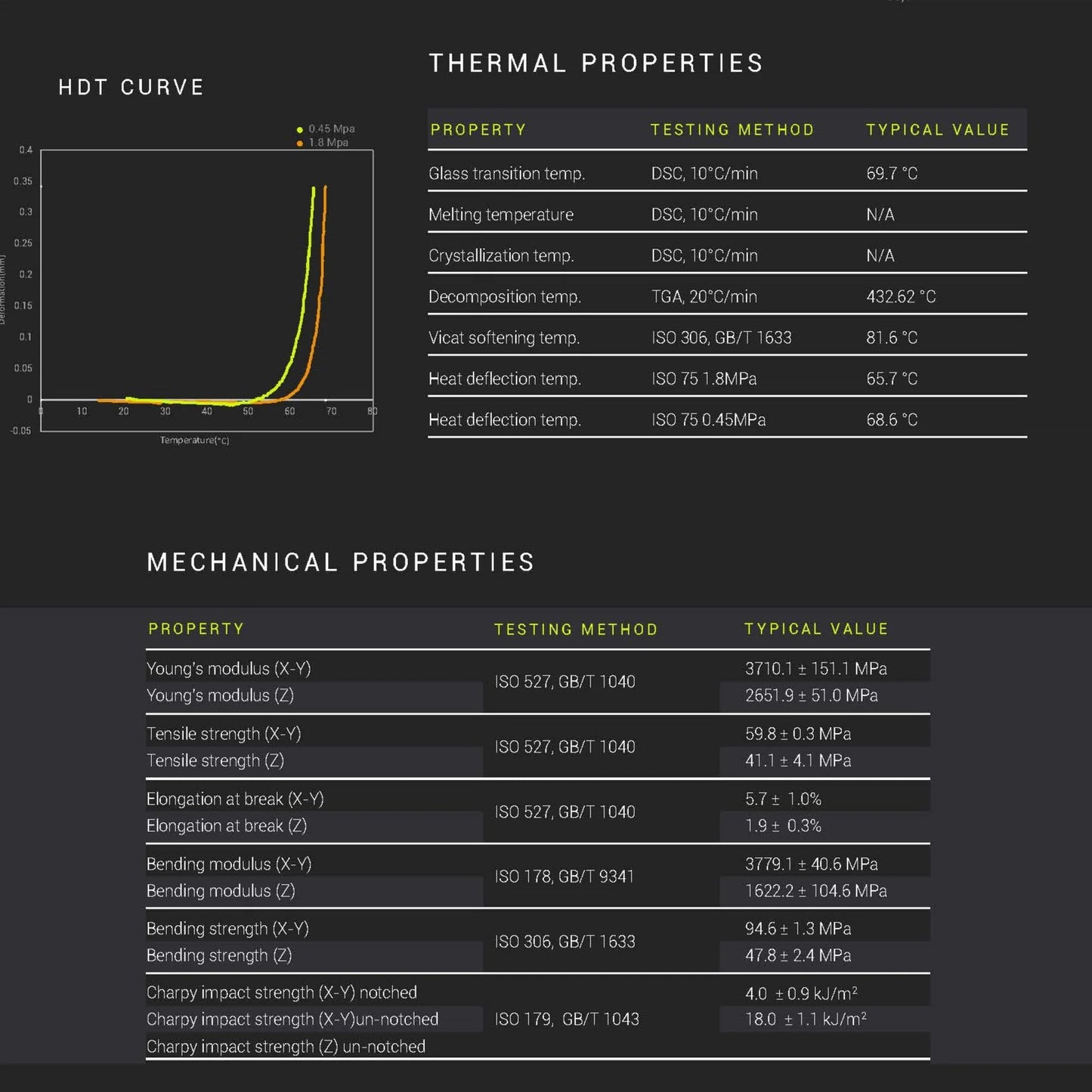

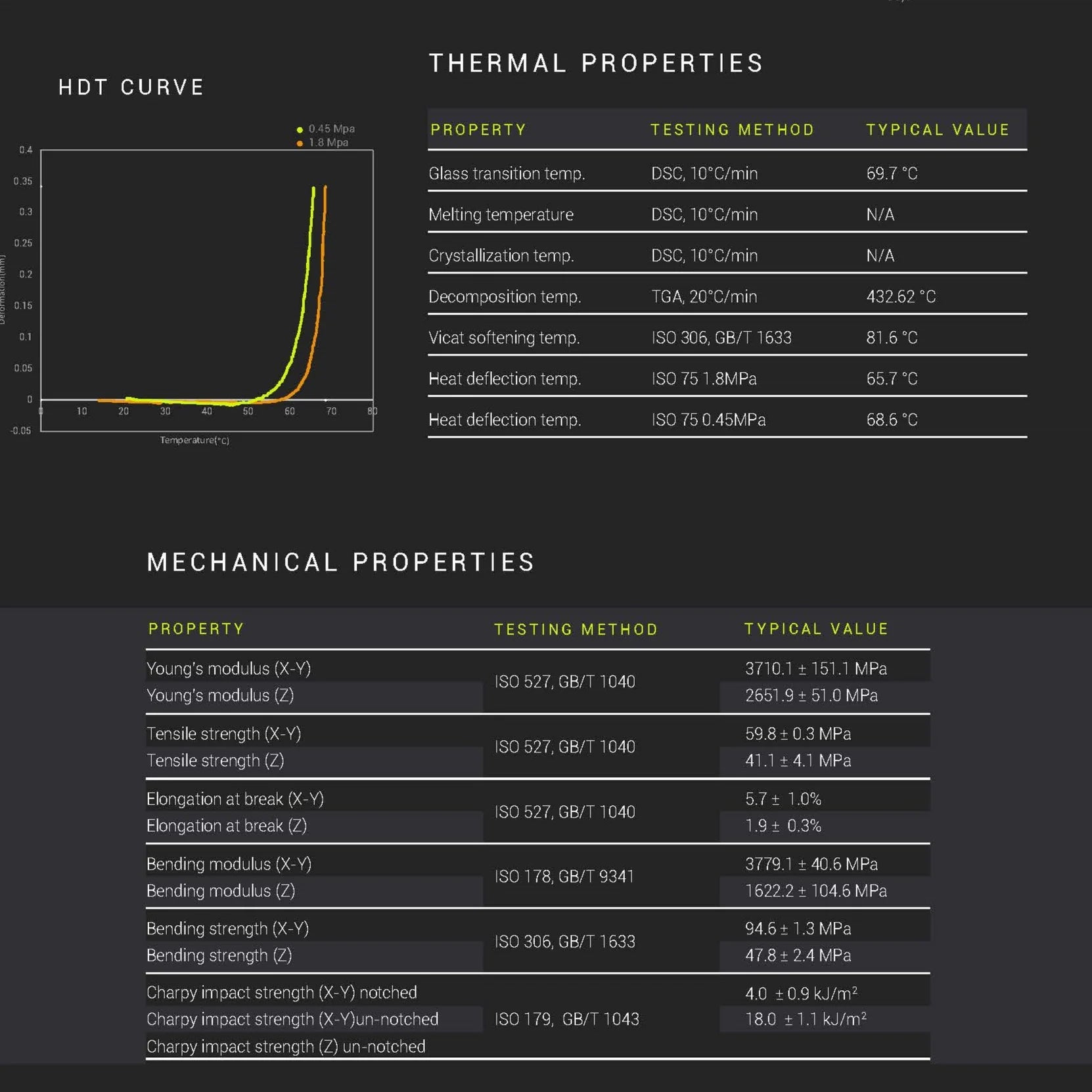

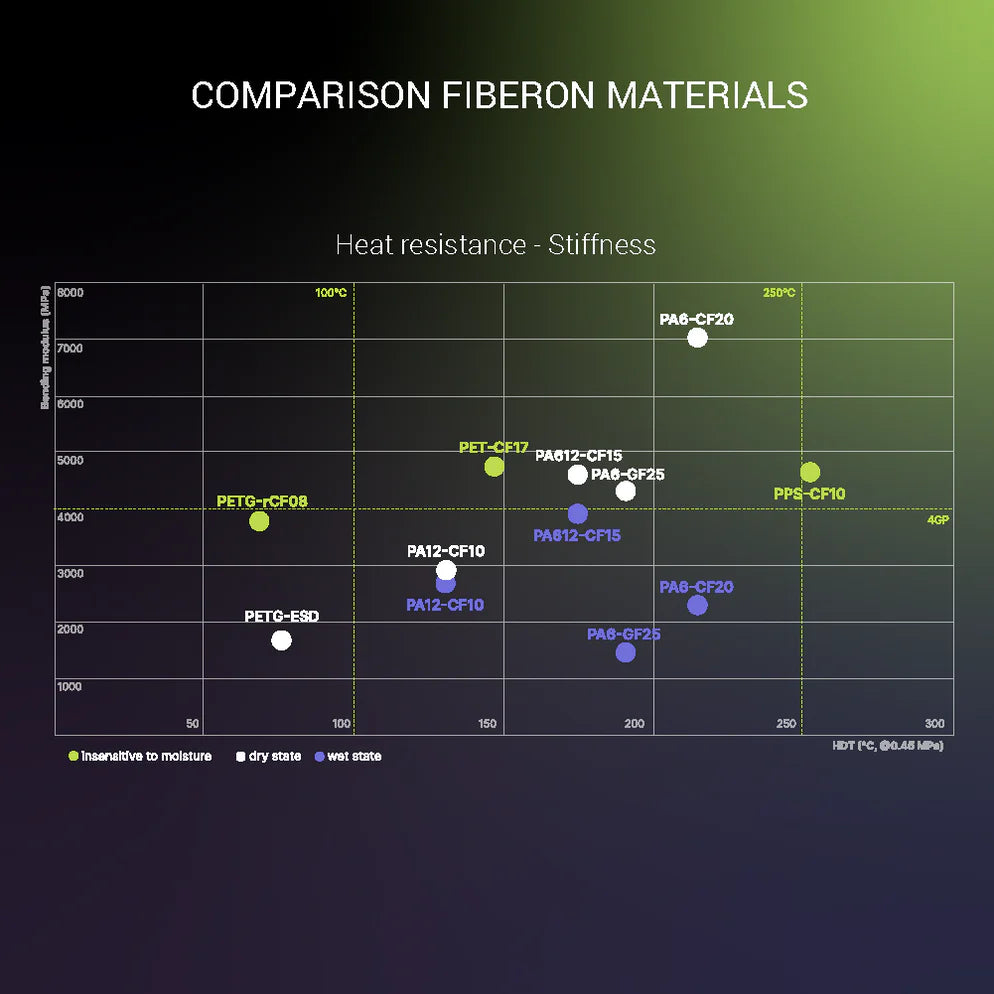

Mekaniske egenskaber
| Egenskab | Værdi |
|---|---|
| Charpy slagstyrke – indskåret (XY) | 4 kJ/m² |
| Charpy slagstyrke – uindskåret (Z) | 0 kJ/m² |
| 100 % modul – fleksibel | 0.0 MPa |
| Bøjningsmodul (XY) | 3779.1 MPa |
| Bøjningsstyrke (XY) | 94.6 MPa |
| Bøjningsstyrke (Z) | 47.8 MPa |
| Brudforlængelse (XY) | 5.7 % |
| Brudforlængelse (XY) – fleksibel | 0 % |
| Brudforlængelse (Z) | 1.9 % |
| Slagstyrke ved lav temperatur | 0 kJ/m² |
| Youngs modul (Z) | 2651.9 MPa |
| Youngs modul (XY) | 3710.1 MPa |
| Trækstyrke (Z) | 41.1 MPa |
| Trækstyrke (XY) – fleksibel | 0 MPa |
| Trækstyrke (XY) | 59.8 MPa |
Termiske egenskaber
| Egenskab | Værdi |
|---|---|
| HDT @ 0,45 MPa | 68.6 °C |
| HDT @ 1,8 MPa | 65.7 °C |
| Krystalliseringstemperatur | 0 °C |
| Nedbrydningstemperatur | 432.62 °C |
| Glasovergangstemperatur (Tg) | 69.7 °C |
| Smeltetemperatur | 0 °C |
| Vicat blødgøringstemperatur | 81.6 °C |
Fysiske egenskaber
| Egenskab | Værdi |
|---|---|
| Shore hårdhed D | 0 D |
| Shore hårdhed A | 0 A |
| Densitet | 1.30 g/cm³ |
Printanbefalinger – Fiberon PETG-rCF08
| Parameter | Anbefaling |
|---|---|
| Dysetemperatur | 240–270 °C |
| Byggepladetemperatur | 60–70 °C |
| Printhastighed | 30–300 mm/s |
| Omgivelsestemperatur | 25–40 °C |
| Køleblæser | Nej |
Bemærk: Ovenstående er vejledende printindstillinger og kan variere afhængigt af din 3D-printeropsætning. For højhastigheds-3D-printere anbefales det at øge temperaturen for at kunne opnå højere printhastigheder.
